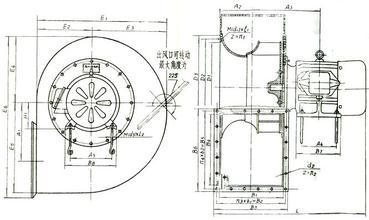

安泰廠家為您提供離心風機安裝圖集

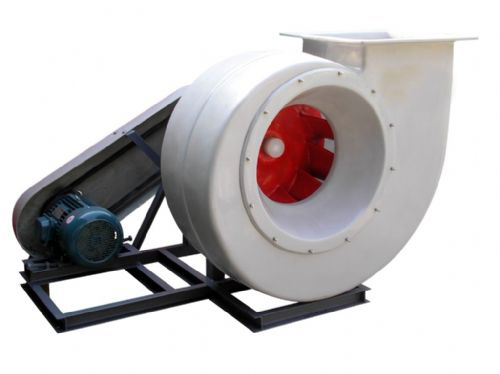

        離心式通風機主要由：葉輪、機殼、聯軸器、軸。 葉輪是產生風壓和傳遞能量的主要作功部件；機殼用來引入氣體和排出氣體，同時將氣體的部分動能變?yōu)閴毫δ埽宦?lián)軸器用來連接電機和風機，傳遞力矩；軸安裝并固定葉輪，通過聯軸器與電機。

        離心風機的安裝方式包括以下幾種：
1、地面固定按裝方式：用于離心風機安裝
2、墻面支架固定按裝方式：用于離心風機、軸流風機安裝
3、頂板固定按裝方式：用于離心風機安裝、軸流風機安裝

離心式風機安裝前應在混凝土基礎面上彈出風機主軸中心線，如采用皮帶輪傳動方式，還應彈出皮帶輪軸的中心線和電機軸中心線。皮帶輪找中心時，可以采用加工后的長靠尺板，配合線錘、水平尺等工具，也可通過儀器測量。

然后將風機和電機按彈出的中心線或主軸中心線的位置就位，保證其中心面不偏移，電機就位可暫時不在電機滑軌上固定，但須保證滑軌的平行度。安裝皮帶時，應檢查皮帶的型號、長度是否符合設備要求，掛好皮帶后應在電機滑軌上移動電機調整皮帶的緊張度。正常的皮帶傳動狀態應為下側緊張，上側略松，可以增大皮帶與皮帶輪接觸面積，保證傳動式風機不丟轉。

皮帶安裝完畢應用手盤帶皮帶輪轉動，檢查皮帶是否全部入槽，多根皮帶應檢查松緊度是否一致，然后安裝皮帶防護罩。風機固定后應對地腳螺栓進行二次灌漿。
